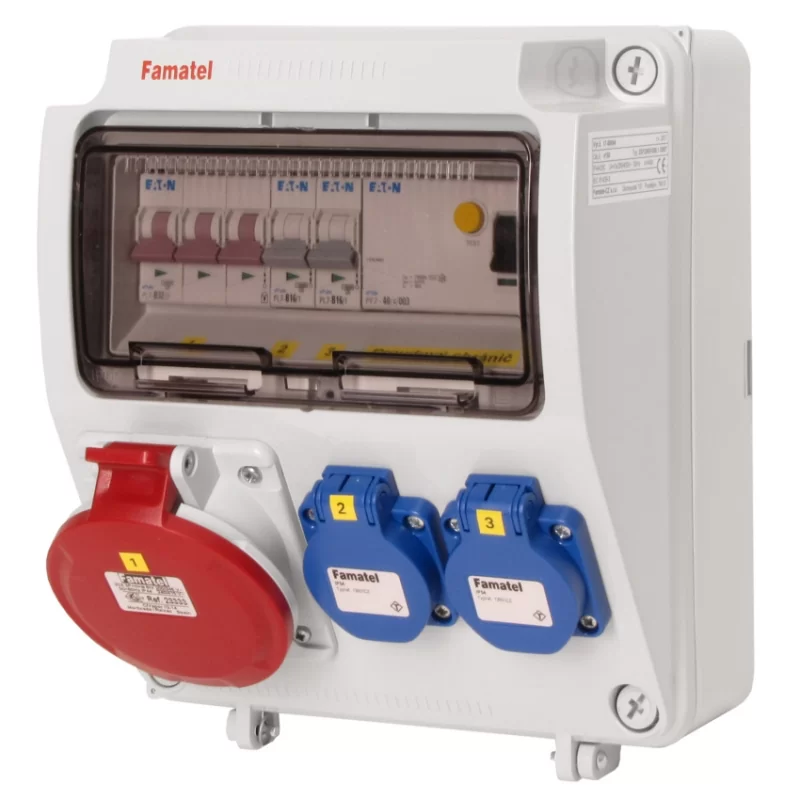

Zásuvková rozvodnice 2x 230 V + CEE 32 A 5P s chráničem IP44 Famatel V190

Zásuvková rozvodnice Famatel V190 je hotová jištěná zásuvková skříň pro rozvod elektrické energie v dílnách, garážích, výrobních provozech, technických prostorách a dalších místech, kde je potřeba kombinovat jednofázové zásuvky 230 V s třífázovým vývodem 400 V. Rozvodnice je z výroby osazena jističi EATON a proudovým chráničem s reziduálním proudem 30 mA.

Hlavní vlastnosti

• 2× zásuvka 230 V / 16 A s ochranným kolíkem,
• 1× průmyslová zásuvka CEE 32 A / 400 V / 5P,
• krytí IP44,
• jištěné provedení s proudovým chráničem,
• 2× jistič EATON PL7-B16/1 pro jednofázové zásuvky,
• 1× jistič EATON PL7-B32/3 pro třífázovou zásuvku,
• proudový chránič EATON PF7-40/4/003-A na vstupu,
• citlivost proudového chrániče 30 mA,
• jističe s vypínací schopností 10 kA,
• plastová skříň typu 3957,
• rozměry skříně 245 × 215 × 155 mm,
• provedení pro povrchovou montáž.

Odolné provedení pro technické a průmyslové použití

Použitá skříň je vyrobena z odolného plastu a konstrukce je určená pro pevnou povrchovou instalaci. Kombinace zásuvek 230 V a CEE 32 A umožňuje připojit běžné elektrické nářadí i výkonnější třífázové stroje z jednoho místa. Integrované jištění a proudový chránič zajišťují ochranu jednotlivých zásuvkových okruhů podle konfigurace výrobce.

Technické údaje v tomto popisu vycházejí z oficiálního katalogu Famatel pro typ ZSF 20001000.1 /3957. Instalaci a připojení rozvodnice musí provádět osoba s odpovídající elektrotechnickou kvalifikací.
