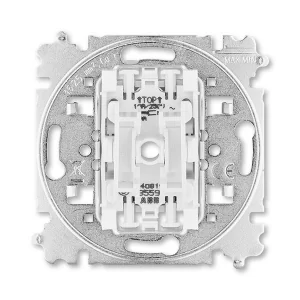

Přístroj vypínače, ovládače zapínacího dvojitého, č.1/0+1/0 bezšroubový 3559-A87345 ABB Solo

Použití vypínače

Tlačítka 1/0, 1/0+1/0, 6/0, 6/0+6/0 Tlakem ruky se přepne mechanizmus tlačítka do další polohy. Tlačítka se vyrábí v mnoha variacích provedení. Tlačítka mohou mít jednu stabilní polohu, do které se tlačítko vrací po uvolnění. Tlačítka mohou mít dvě stabilní polohy do první polohy se může vrátit například druhým stiskem. Tlačítka mohou mít jednu stabilní polohu a druhou aretovanou, kterou je nutno uvolnit zvláštnním zásahem (STOP). Tlačítka mohou být zajištěna zámkem proti zásahu nepovolanou osobou. Výčet provedení není konečný.
Tlačítka mají jeden nebo kombinaci více spínacích a rozpínacích kontaktů. Konfiguraci si obvykle určuje zákazník. Některá tlačítka mohou mít i více (tři) poloh pro stisknutí.
Tlačítko schodišťového automatu vysílá impuls, signál pro sepnutí schodišťového automatu. Schodišťový automat je časový spínač nebo impulsní (paměťového) relé. Schodišťový automat sepne a po nastavené době vypne ovládaný obvod (rozsvítí světlo a zhasne osvětlení ve společných prostorách bytových domů). Některé typy schodišťových automatů umožňují opakovaným stisknutím tlačítka prodloužit dobu svícení. Pro ovládání schodišťového automatu může být zapojeno větší množství tlačítek.
Jiné použití tlačítek je například pro spuštění ventilátorů s časovým spínačem například v koupelnách a je obdobou schoďišťového automatu. Tlačítko dává spínací impulz do časového spínače, který spustí ventilátor na nastavenou dobu. Méně známé, ale výhodné je použití tlačítek pro ovládání obvodu (osvětlení) pomocí impulzního relé. Každý impuls z tlačítka překlopí výstup relé mezi sepnutým a rozepnutým stavem (bistabilní klopný obvod). V tomto stavu relé setrvá až do dalšího impulsu. Impulzní relé je možné umístit přímo do svítidla nebo do přívodu svítidlau. Připojených ovládacích tlačítek může být větší množatví. Obvod umožňuje ovládat obvod (osvětlení) z více míst. Tlačítko mívá jen dva přívodní vodiče. Zapojení impulzních tlačítek je jednodušší v porovnání se zapojením s křížovými a střídavými přepínači.
Použití: tlačítka se používají například v chodbách společných prostor, kde se jeho krátkým stiskem aktivuje schodišťový automat, který sepne světla na nastavený čas. Často se též používá pro vyzvánění na domovní zvonek. Klapka se po stisknutí sama vrátí do původní polohy.

Není běžný!!! Konzultutjte s elektrikářem zda potřebujete opravdu tento vypínač nebo nás kontaktujte.
