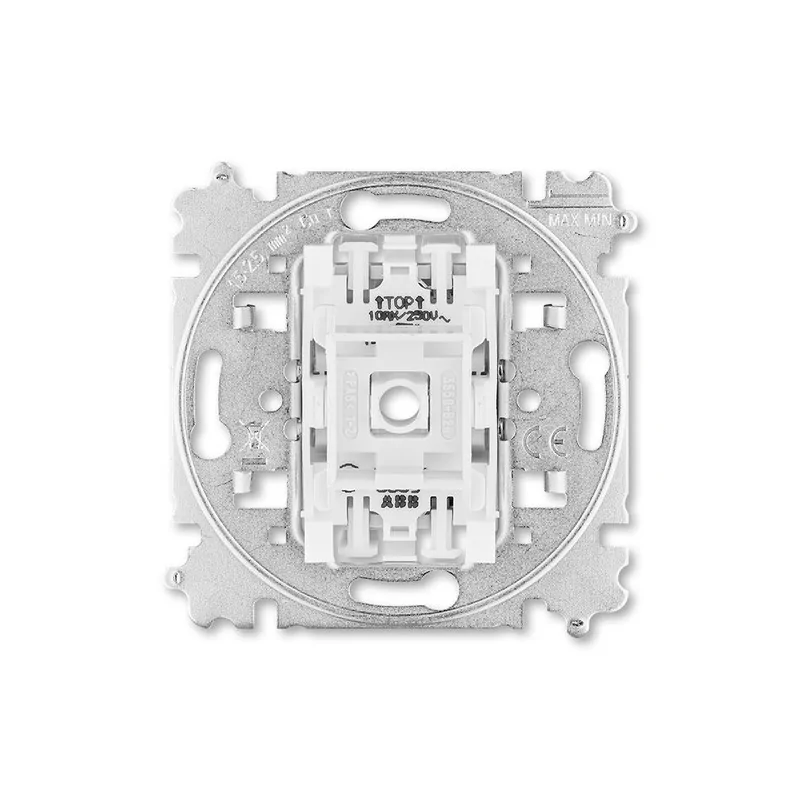

Přístroj se používá pro ovládaní jednoho světla ze dvou míst. Přístroj vypínače, přepínače střídavého, č.6, 6So bezšroubový 3559-A06345 ABB je vhodný pro většinu designů ABB.
Specifikace instalace spínače
Vypínač se upevňuje šrouby do elektroinstalační krabice typu KU 68. Kabely se do vypínače upevňují pomocí bezšroubových svorek a jsou určeny pro vodiče 1-2,5 mm², které naleznete v kategorii kabely a vodiče. Je-li ve spínači osazena orientační doutnavka nebo LED tak, že je zapojena v sérii s úsporným světelným zdrojem (např. kompaktní zářivka nebo LED), může docházet k jeho blikání. Doutnavka ani LED není součástí spínače.
Kdy tento vypínač použít?
Střídavý přepínač - také spínač č. 6, nebo schodišťový spínač. Má jeden společný přívod a dva vývody, ke kterým tento společný přívod střídavě připojuje. Má jednoduchou klapku. Dvojice schodišťových spínačů je využívána ke spínání jednoho obvodu (svítidla) ze dvou míst. Typické využití je ovládání osvětlení z obou konců průchozíchodby nebo schodiště, odtud je odvozen i název. Je možné použít jen přívod a jeden z vývodů, pak nahradí spínač č.1. Použití: ovládaní jednoho světla ze dvou míst. Na jedné straně chodby se vypínačem č.6 se světlo rozsvítí a na druhé straně chodby se to samé světlo druhým vypínačem č.6 zhasne. Vypínač č.6 se dá použít i jako vypínač č.1.
Kompletace vypínače
Ke kompletaci tohoto vypínače ABB potřebujete: přístroj vypínače + kryt + rámeček = kompletní vypínač.
Tento vypínač můžete také použít pro ostatní řady ABB jako jsou Tango, Levit, Neo a Neo Tech, Element, Time a Time Arbo, Future linear nebo Solo a Solo carat.
